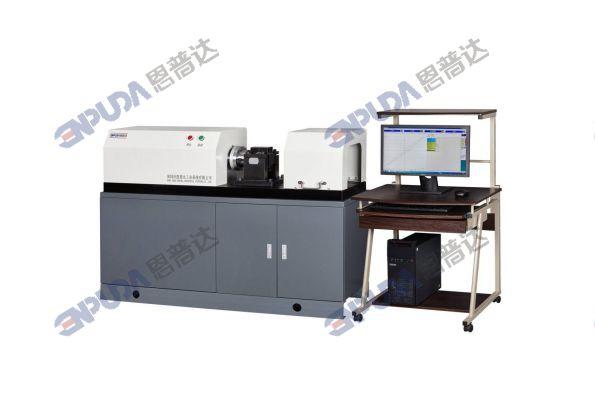

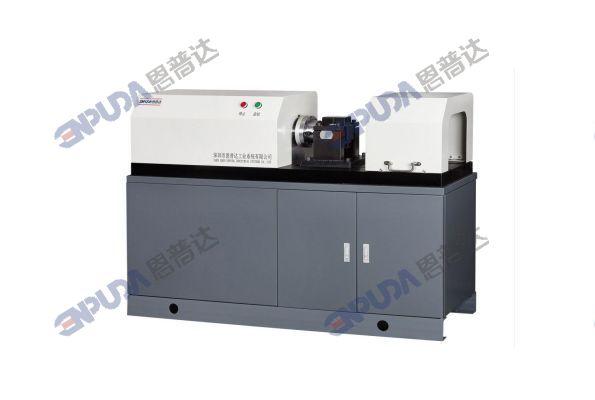

适用于高锁紧螺母的拉扭性能测试，试验内容包括对锁紧力矩、拧断力矩、预紧力和松脱力矩等。锁紧力矩指拧入过程中的最大力矩，采值区域可设置；松脱力矩指在无轴向载荷状态下的转动力矩即在一个拧出区域段的最大或最小力矩，采值区域可设置。可求取总摩擦参数µ总、螺纹摩擦参数µ螺纹、端面摩擦系数µ端面、拧紧系数K等参数。
1、試驗機根據JB/T 9370-2015《扭轉試驗機 技術規范》標準制造。
2、試驗機根據GB/T 10128-2007《金屬材料 室溫扭轉試驗方法》、GJB 715.13-1990《緊固件試驗方法 安裝成型緊固件的預緊力》，MIL-STD-1312,Test16《預緊試驗方法》等標準進行試驗提供數據。
3、試驗機還可按EN 14399-1：2015-04、EN 14399-3：2015和ISO 898-1：2013等歐州標準進行試驗提供數據。
4、公式：
根據下面公司可計算相關摩擦系數：
4.1 總摩擦系數： μ總=
4.2 螺紋摩擦系數： μ螺紋=
4.3 端面摩擦系數： μ端面=
4.4 擰緊系數： K=
式中：
P——螺距 D——螺紋公稱直徑 d2——螺紋中徑
Db——螺坶端面中徑 TS——螺栓拉力 T——扭矩
試驗機型號 | EHLN-5504-202 | EHLN-5205-502 | EHLN-5505-203 |
最大拉力（kN） | 50 | 200 | 500 |
最大扭矩（N.m） | 200 | 500 | 2000 |
測量范圍 | 0.2～100% | ||
測量精度 | 優于示值±1%、±0.5% | ||
速度范圍（°/min) | 0.01～360(可擴展到720）或者非標定制 | ||
拉力、扭矩分辨率 | 全程不分檔且分辨率不變±1/300000FS（滿量程） | ||
螺栓規格 | M3～12 | M6～20 | M8～32 |
螺栓長度 | 20～100 | 20～150 | 40～200 |
主機電機功率（kW） | 1.0KW | 2.0KW | 3.0KW |
備注：本公司保留儀器升級的權利，更新后恕不另行通知，請咨詢時問清詳細情況。 | |||
